SRM型管狀電加熱元件
一、用途
SRM型管狀電加熱元件，適用于加熱金屬模具。
二、使用維護及注意事項
1、外形尺寸須在金屬模具內，以免燒壞元件。
2、SRM1型金屬模具孔徑為17毫米，SRM2型、SRM3型金屬模具孔徑應為21毫米。
3、元件應存放在干燥處，若因長期放置而絕緣電阻降到低于1兆歐時，可在200℃左右的烘箱中干燥若干小時（或將元件低壓通電數小時）即可恢復絕緣電阻。
4、SRM3型的端頭引出線為多股軟接線。
三、規格及數據
型號 | 電壓 V | 功率 kw | 外形及安裝尺寸圖 | |||
A | B | C | Φ | |||
SRM1-36/0.25 | 36 | 0.25 | 260 | 120 | 70 | 16 |
SRM1-55-0.25 | 55 | 0.25 | 260 | 120 | ||
SRM1-55/0.3 | 0.3 | 340 | 200 | |||
SRM1-110/0.4 | 110 | 0.4 | 390 | 250 | ||
SRM1-110/0.5 | 0.5 | 440 | 300 | |||
SRM1-220/0.6 | 220 | 0.6 | 660 | 500 | ||
SRM2-110/0.8 | 110 | 0.8 | 390 | 210 | 90 | 20 |
SRM2-110/1.0 | 1.0 | 440 | 260 | |||
SRM2-220/1.2 | 220 | 1.2 | 580 | 400 | ||
SRM2-220/1.5 | 1.5 | 630 | 450 | |||
SRM2-220/1.8 | 1.8 | 730 | 530 | 100 | ||
SRM2-220/2.2 | 2.2 | 830 | 630 | |||
SRM2-220/2.6 | 2.6 | 950 | 750 | |||
SRM2-220/3.0 | 3.0 | 1080 | 880 | |||
SRM3-220/0.3 | 0.3 | 150 | 80 | 50 | ||
SRM3-220/0.5 | 0.5 | 200 | 130 | |||
SRM3-220/0.8 | 0.8 | 300 | 230 | |||
SRM3-220/1.0 | 1.0 | 350 | 280 | |||
SRM3-220/1.2 | 1.2 | 450 | 380 | |||
SRM3-220/1.5 | 1.5 | 550 | 480 | |||
SRM3-220/1.8 | 1.8 | 650 | 580 | |||
SRM3-220/2.2 | 2.2 | 750 | 680 | |||
SRM3-220/2.6 | 2.6 | 850 | 780 | |||
SRM3-220/3.0 | 3.0 | 1000 | 930 | |||
SRM3-220/3.2 | 3.2 | 1100 | 1030 | |||
注：
工作電壓允許誤差：不大于其額定值的1.1，外殼應接地。
工作環境：無爆炸性、易燃性和腐蝕性氣體。
金屬管材料SRM1、SRM2型為10號鋼，SRM3型為不銹鋼，高工作溫度：300℃。
SRW型管狀電加熱元件
一、用途
SRW型管狀電加熱元件能輻射出波長大于3的遠紅外線，用于加熱干燥油漆、棉布、玻璃、塑料、食品等有機物和高分子物質以及含有水分的其它物質，它適宜安裝在隧道式烘道中。

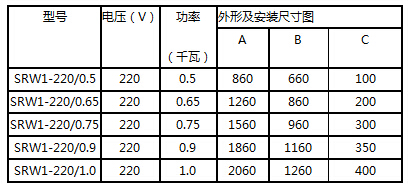

二、規格及數據
工作電壓允許誤差：不大于其額定值的1.1，外殼應接地。
工作環境：相對濕度≤95，無爆炸性、易燃性和腐蝕性氣體。
金屬管材料：10號鋼
高工作溫度：300℃
